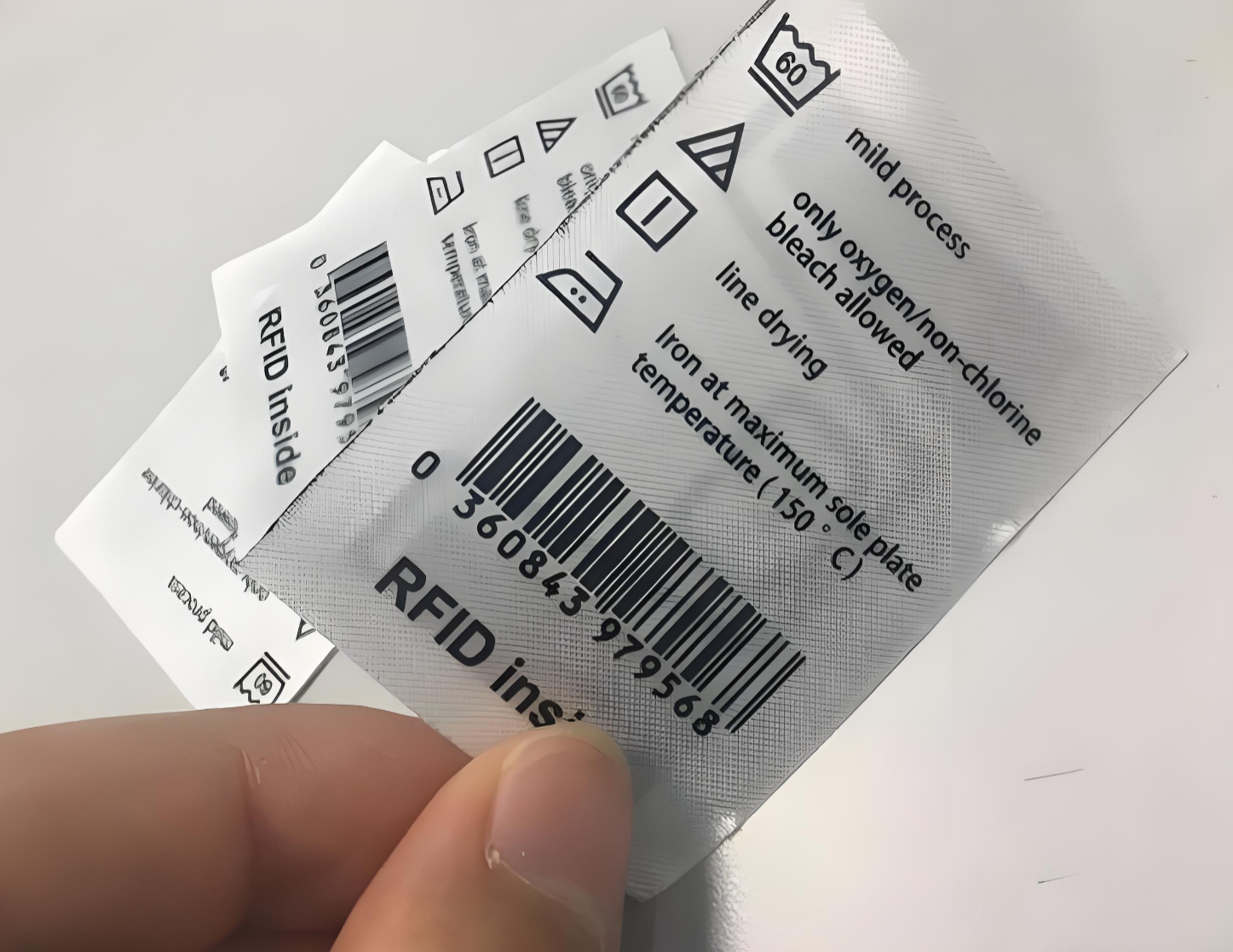

Niestandardowe etykiety RFID z powierzchnią do drukowania umożliwiające jednoczesne kodowanie kodu kreskowego i RFID.

Strategiczna wartość jednoczesnego kodowania kodu kreskowego i RFID na pojedynczej etykiecie RFID

W nowoczesnej logistyce pojedyncza etykieta RFID zawierająca zarówno kod kreskowy, jak i wkładkę RFID RAIN pozwala łączyć skanowanie wizualne z bezdotykowym przechwytywaniem danych. Takie hybrydowe podejście eliminuje konieczność prowadzenia osobnych ścieżek etykietowania i umożliwia pracownikom wybór najbardziej odpowiedniej metody odczytu w danej chwili – szybkie masowe skanowanie RFID przy bramie ładunkowej lub błyskawiczny odczyt kodu kreskowego na półce.

Wydajność podwójnego odczytu: jak hybrydowe kodowanie zmniejsza obciążenie pracownicze, błędy i fragmentację systemów

Konwencjonalne przepływy pracy często traktują kod kreskowy i technologię RFID jako oddzielne systemy: paleta otrzymuje etykietę z kodem kreskowym do przyjęcia towaru oraz tag RFID do śledzenia zapasów, co prowadzi do podwójnego wprowadzania danych i podwaja ryzyko niezgodności. Łącząc oba identyfikatory na jednej drukowanej etykiecie RFID możliwe jest jednoczesne zapełnienie obu systemów w ramach pojedynczego skanowania. Pracownicy magazynowi nie muszą już synchronizować dwóch zbiorów danych; tag RFID automatycznie przechwytuje swój identyfikator, podczas gdy widoczny kod kreskowy stanowi niezawodną rezerwę do sprawdzania wyrywkowego. Badanie terenowe z 2023 r. wykazało, że ten model podwójnego odczytu skrócił czas rejestracji pozycji o 42%, a liczbę błędów związanych z nieprawidłowym umieszczeniem towaru – o 27% (Material Handling Institute, 2023). Liczba godzin pracy spada, ponieważ operatorzy skanują całą paletę w ciągu kilku sekund zamiast obsługiwać każdą skrzynkę osobno, a obciążenie zespołu IT zmniejsza się, ponieważ jedna etykieta zasila jeden zintegrowany strumień danych. Wynikiem jest odporna warstwa identyfikacji, która zapewnia nieprzerwane funkcjonowanie operacji – nawet w przypadku chwilowego awarii czytnika lub zabrudzenia kodu kreskowego.

Walidacja ROI: Studium przypadku dostawcy pierwszego stopnia z branży motocyklowej — o 92% mniej awarii skanowania dzięki wdrożeniu zintegrowanej etykiety RFID

Wiodący dostawca komponentów samochodowych klasy Tier-1 zastąpił 1,2 mln etykiet zawierających wyłącznie kody kreskowe niestandardowymi, drukowalnymi etykietami RFID umieszczanymi na wielokrotnie używanych pojemnikach na części. Przed wprowadzeniem zmiany średnia liczba nieudanych skanowań na stanowiskach odbioru wynosiła 11,4 przypadków na 1000 odczytów – przede wszystkim z powodu uszkodzonych kodów kreskowych oraz ograniczeń związanych z koniecznością bezpośredniego widocznego kontaktu (line-of-sight). W ciągu sześciu miesięcy od wdrożenia hybrydowych etykiet liczba nieudanych skanowań spadła do 0,9 przypadku na 1000 odczytów – czyli o 92%. Wbudowany w etykietę RFID układ UHF umożliwiał bezdotykowe skanowanie całej partii nadchodzących przesyłek, podczas gdy wysokokontrastowy kod kreskowy zapewniał natychmiastową wizualną śledzilność dla operatorów pracujących przy liniach produkcyjnych. Nie było konieczności wymiany istniejącego sprzętu na linii produkcyjnej; działające już skanery kodów kreskowych oraz nowo zainstalowane czytniki RFID montowane w suficie współpracowały ze sobą. Dzięki tej konsolidacji wyeliminowano 3200 godzin rocznie ręcznego ponownego skanowania oraz uniknięto kar finansowych w wysokości 180 tys. USD za opóźnienia w rejestracji przychodzących zapasów. Ogólnie rzecz biorąc, projekt okazał się opłacalny po 14 miesiącach, generując coroczne oszczędności w wysokości 740 tys. USD oraz pięcioletową wartość bieżącą netto przekraczającą 2,1 mln USD (wewnętrzna audyt wydajności, 2024).

Projekt etykiety RFID do druku: równowaga między wysokiej jakości drukiem czytelnym dla człowieka a wydajnością w zakresie UHF/NFC

Pomyślna hybrydowa etykieta RFID łączy identyfikację wizualną o wysokiej rozdzielczości z niezawodną wydajnością w dziedzinie częstotliwości radiowych — jednak każda metoda drukowania wprowadza naprężenia fizyczne i elektryczne, które mogą pogorszyć działanie wbudowanej anteny. Projekt musi zatem zapewnić, że inżynieria powierzchni dostosowuje się do wybranej technologii drukowania, zachowując przy tym bezwzględnie charakterystyki odczytu w zakresie UHF i NFC.

Inżynieria powierzchni zapewniająca kompatybilność z wieloma technologiami: możliwość drukowania termicznego, atramentowego i laserowego bez degradacji anteny

Materiał powierzchniowy etykiety RFID pełni jednocześnie funkcję podłoża do drukowania oraz okna przezroczystego dla fal radiowych. Druk termotransferowy wykorzystuje ciepło przekazywane przez taśmę, co wymaga powłoki górnej odporną na przypalenie, ale umożliwiającą czyste przenoszenie farby; zbyt gruba powłoka może izolować antenę i zmniejszać sprzężenie. Zgodność z drukarkami atramentowymi wymaga powłok mikroporowatych lub rozprężalnych, które szybko wchłaniają ciekłą farbę bez rozmywania się wzdłuż powierzchni, które mogłoby spowodować zwarcie delikatnych śladów anteny. Druk laserowy polega na przyklejaniu tonera za pomocą gorącej walczkowej jednostki stapiającej, dlatego etykieta musi wytrzymać temperatury do 200 °C bez odwarstwiania się ani deformacji nośnika z poliestru (PET) lub polipropilenu. W każdym przypadku przewodząca antena wykonana z aluminium, miedzi lub srebra musi być usunięta pod warstwą izolującą zapobiegającą korozji metalu przez chemiczne składniki farby w trakcie eksploatacji. Producent często stosuje ochronną nadfolię lub klej barierowy pełniący jednocześnie funkcję dielektryka, izolujący antenę od powierzchni drukowanej. Wyzwanie to nasila się w przypadku etykiet UHF, które posiadają dipol dalekiego pola bardziej wrażliwy na obecność pobliskich materiałów dielektrycznych; nawet subtelna zmiana środowiska impedancyjnego anteny – wywołana grubszą warstwą farby – może przesunąć częstotliwość rezonansową o 10–20 MHz, wypychając etykietę poza optymalne pasma działania. Dlatego stosy materiałów są projektowane tak, aby grubość warstwy farby nie przekraczała 10 µm, a jej stała dielektryczna pozostawała poniżej 3, zapewniając, że proces drukowania nie spowoduje rozstrojenia znacznika.

Krytyczna analiza kompromisów: utrzymanie zasięgu odczytu i niezawodności kodowania EPC Gen2 po druku w wysokiej rozdzielczości

Grafika o wysokiej rozdzielczości na etykiecie RFID może przypadkowo pogorszyć wydajność w paśmie UHF. Główne zagrożenie stanowi obciążenie dielektryczne: gęsto nadrukowana powierzchnia znajdująca się bezpośrednio nad pętlą anteny działa jak pojemność pasożytnicza, zmieniając reaktancję anteny i zawężając jej pasmo pracy. Badania empiryczne wykazały, że warstwa czarnego tuszu pokrywająca całą powierzchnię etykiety może zmniejszyć zasięg odczytu znacznika EPC Gen2 o 20–30%, szczególnie w paśmie 902–928 MHz (według benchmarków branżowych z 2023 r.). Innym rodzajem awarii jest wzrost szumów RF podczas kodowania; głowice termiczne generują wyładowania elektrostatyczne oraz ciepło, które mogą uszkodzić początkowe zaprogramowanie układu scalonego, jeśli kodowanie odbywa się inline. Aby przeciwdziałać tym efektom, zasady projektowania często przewidują strefę „bez nadruku” wokół punktu zasilania anteny, w której nie dopuszcza się żadnego nadruku, a kodowanie odwleka się do momentu ostygnięcia etykiety. Wiodący producent informuje, że użycie niskodielektrycznego tuszu utwardzanego UV – w połączeniu z precyzyjną rejestracją nadruku – ogranicza przesunięcie częstotliwości do mniej niż 2 MHz i przywraca zasięg odczytu na poziom zbliżony do etykiety niezadrukowanej (różnica nie przekracza 5%). Kompromis polega wówczas na rozdzielczości nadruku: im gładziej i jednorodniej jest warstwa tuszu, tym mniej zakłóca ona pole radiowe. Dlatego preferuje się taśmy transferowe termiczne z formułą woskowo–żywiczną o wysokiej rozdzielczości zamiast tusz o dużej zawartości barwników, nawet jeśli nadruki uzyskane tą metodą są nieco mniej intensywne kolorystycznie. Ostatecznie każdą drukowalną etykietę RFID należy zweryfikować w jej końcowej, zadrukowanej postaci – mierząc czułość oraz siłę rozproszenia zwrotnego w całym zaplanowanym zakresie częstotliwości, aby zagwarantować niezawodną, dwukierunkową pracę w rzeczywistych warunkach eksploatacyjnych.

Niestandardowe kodowanie etykiet RFID: synchronizacja elementów brandingowych, kodów kreskowych i danych RFID w jednym przepływie pracy

Ponad numery seryjne: osadzanie kodów QR, logo oraz metadanych umożliwiających śledzenie bezpośrednio w mapie pamięci etykiety RFID

Współczesne kodowanie etykiet RFID wykracza daleko poza proste numery seryjne. Zintegrowany układ (IC) znacznika może przechowywać uporządkowane dane wykraczające poza podstawowy kod produktu elektronicznego (EPC), w tym identyfikatory aplikacji GS1 dla numerów partii, dat ważności oraz odnośników URL do zasobów cyfrowych. Tworzy to pojedynczy, dynamiczny rekord dla każdego przedmiotu. Na przykład zakodowanie adresu URL w pamięci użytkownika znacznika umożliwia, aby zeskanowana etykieta RFID wyświetliła pełny cyfrowy paszport produktu – nie tylko 96-bitowy identyfikator. Wysokopojemne układy UHF pozwalają obecnie na przechowywanie złożonych struktur metadanych wraz z tradycyjnymi danymi kodów kreskowych, zapewniając, że zarówno wizualne zeskanowanie kodu kreskowego 1D, jak i dotknięcie NFC pobierają te same, autorytatywne źródło prawdy z jednej fizycznej etykiety.

Zabezpieczenia zgodności: audyt niestandardowego kodowania w odniesieniu do standardów GS1 EPCglobal w celu uniknięcia ryzyka braku interoperacyjności

Niestandardowe formatowanie danych wprowadza istotne ryzyko dla łańcucha dostaw, jeśli odbiega od uznanych standardów. Badanie interoperacyjności z 2023 r. wykazało, że niezgodne z normą kodowanie EPC było przyczyną jednego na pięć odrzuceń odczytów RFID na nabrzeżach odbiorczych w sklepach detalicznych. Kompleksowy proces audytu musi potwierdzić, że układ pamięci etykiety RFID – w szczególności struktura seryjnego numeru globalnego towaru handlowego (SGTIN) – jest zgodny w całości ze standardem danych tagów GS1 (TDS) w wersji 2.0. Obejmuje to weryfikację poprawności bitów nagłówka, wartości filtrów oraz logiki partycji. Niekompatybilna etykieta RFID może być prawidłowo odczytywana w zamkniętym systemie magazynowym, ale całkowicie zawodzi przy połączeniu z portalem partnera handlowego, przekształcając element śledzenia w źródło ryzyka.

Wybór optymalnej platformy etykiet RFID do zastosowań z hybrydowym kodowaniem

Wybór odpowiedniej platformy etykiet RFID do hybrydowych aplikacji wykorzystujących kod kreskowy i RFID wymaga szczegółowej oceny formatu wkładki, podłoża materiałowego oraz zgodności przepływu pracy z kodowaniem. Częstotliwość pracy — UHF do skanowania na nabrzeżu w odległościach rzędu metrów, HF lub NFC do weryfikacji na poziomie pojedynczego przedmiotu w pobliżu czytnika — musi odpowiadać wymaganym zakresom odczytu oraz architekturze systemu. Wybór podłoża jest równie istotny: etykiety papierowe nadają się do suchych środowisk o niskim stopniu obciążenia mechanicznego, natomiast etykiety syntetyczne lub poliestrowe wytrzymują wilgoć, chemikalia oraz ekstremalne temperatury; wersje przeznaczone do montażu na metalu rozwiążują problemy związane z odczytem na powierzchniach metalowych bez utraty integralności sygnału. Architektura pamięci musi umożliwiać przechowywanie zarówno unikalnych danych kodu kreskowego, jak i dodatkowych metadanych RFID, nie pogarszając przy tym szybkości kodowania ani zgodności z normą EPC Gen2. Kolejnym kluczowym aspektem jest integracja z przepływem pracy — etykieta musi być kompatybilna z drukarką-kodowarką, która jednoczesnie nanosi wysokiej rozdzielczości kod kreskowy oraz zweryfikowany numer seryjny RFID bez uszkodzenia anteny. Przemyślane zespoły testują również zachowanie zakresu odczytu po drukowaniu oraz porównują wzajemnie szybkość skanowania kodu kreskowego z dokładnością przechwytywania danych RFID. Mapując te czynniki na typ aktywów, środowisko operacyjne oraz potrzeby wymiany danych, organizacje zawężają wybór do platformy zapewniającej niezawodną zdolność jednoczesnego odczytu obu technologii, zmniejszając fragmentację systemu oraz zapewniając przyszłościową odporność inwestycji w śledzenie.

Często zadawane pytania

Czym jest hybrydowa etykieta RFID?

Hybrydowa etykieta RFID łączy kod kreskowy i wkładkę RFID, umożliwiając jednoczesne skanowanie kodu kreskowego oraz bezdotykowe przechwytywanie danych za pomocą technologii RFID w jednej etykiecie.

W jaki sposób hybrydowa etykieta RFID zwiększa wydajność?

Hybrydowe etykiety RFID ułatwiają procesy operacyjne, umożliwiając jednoczesne skanowanie kodu kreskowego i przechwytywanie danych RFID w jednym działaniu. Zmniejszają one nakład pracy ręcznej, obniżają wskaźnik błędów oraz eliminują konieczność podwójnego wprowadzania danych.

Jakie technologie drukowania są stosowane do etykiet RFID?

Etykiety RFID można drukować za pomocą drukowania termotransferowego, atramentowego lub laserowego. Wybór danej technologii zależy często od konkretnego zastosowania oraz warunków środowiskowych.

W jaki sposób drukowanie może wpływać na wydajność etykiety RFID?

Drukowanie może wpływać na wydajność etykiety RFID ze względu na takie czynniki jak obciążenie dielektryczne oraz zakłócenia RF powstające w trakcie drukowania i kodowania. Poprawne zaprojektowanie oraz odpowiedni dobór materiałów mogą ograniczyć te problemy.

Jakie standardy są ważne przy kodowaniu etykiet RFID?

Standardy EPC Gen2 i GS1 EPCglobal są kluczowe dla zapewnienia współdziałania etykiet RFID w różnych łańcuchach dostaw. Etykiety należy zweryfikować pod kątem zgodności z tymi standardami, aby zapobiec niepowodzeniom odczytu lub niedokładnościom danych.
